您的位置： 首頁 > HDB產品 > 絲桿步進電機 > 57mm直線絲桿步進電機

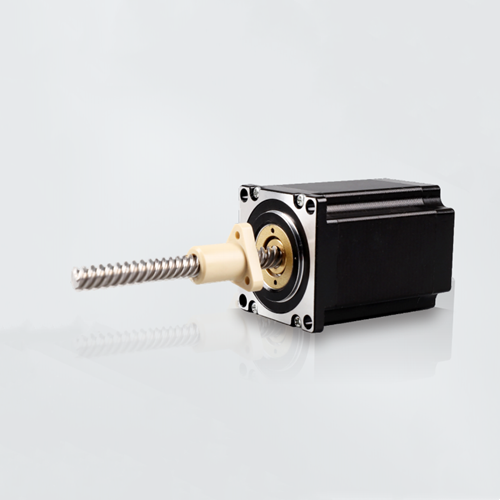

外部驅動式57mm直線絲桿步進電機
-
1、螺母往復運動；
2、最大推力900N；
3、機身長度、絲桿長度、導程可根據客戶要求定制。
- 咨詢熱線：15817488109
-
-
規格參數
-
產品特性
-

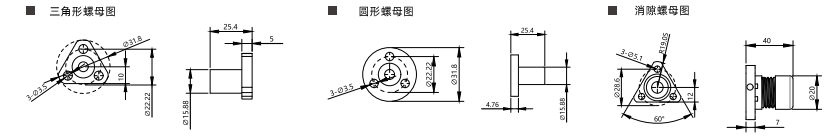

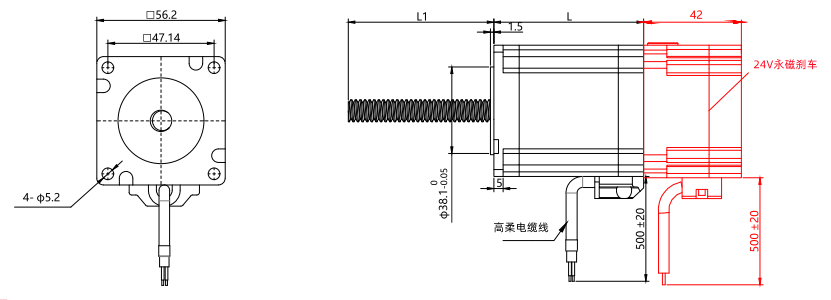

外形尺寸
-
矩頻曲線
-
資料下載
-
聯系我們
23E4530H1-X-□□□
|
規格 |
說明 |
|
23 |
電機外徑：57mm |
|
E |
電機類型：外部驅動式 |
|
45 |
機身長度：45mm |
|
30 |
額定電流：3.0A |
|
H1 |
絲桿代碼 |
|
X |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
|
□ |
絲桿長度：□mm |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數：
|
產品型號 |
電壓 |
額定 電流 |
保持 力矩 |
機身長 |
推薦 驅動器 |
|
23E4530H1-X-□□□ |
2.3V |
3A |
0.7N.m |
45mm |
脈沖型S-245D/ S-266D |
|
23E5530H1-X-□□□ |
3V |
3A |
0.9N.m |
55mm |
|
|
23E6530H1-X-□□□ |
3.1V |
4A |
1.5N.m |
65mm |
|
|
23E7530H1-X-□□□ |
3.8V |
4A |
1.8N.m |
75mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
產品型號 |
絲桿直徑 |
導程 |
步長1.8°（mm） |
斷電自鎖力（N） |
|
H2 |
9.525 |
1.27 |
0.00635 |
800 |
|
H5 |
2.54 |
0.0127 |
300 |
|
|
H8 |
5.08 |
0.0254 |
90 |
|
|
H11 |
10.16 |
0.0508 |
30 |
|
|
H13 |
25.4 |
0.127 |
6 |
|
|
J1 |
10 |
2 |
0.01 |
400 |
|
J2 |
4 |
0.02 |
140 |
|
|
J3 |
10 |
0.05 |
35 |
|
|
J4 |
20 |
0.1 |
10 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
